什么是美式箱變，美式箱變和歐式箱變的優缺點

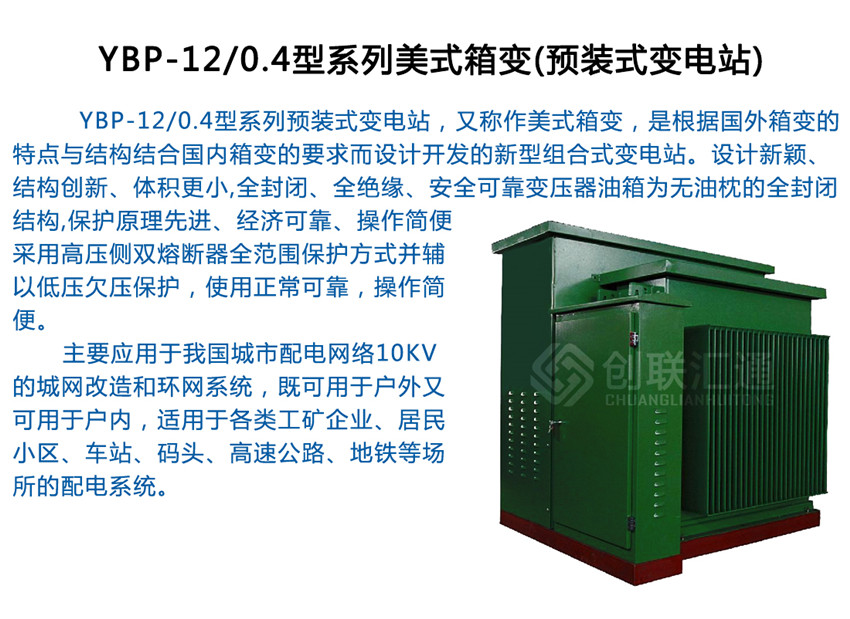

  一、什么是美式箱變

　　美式箱變顧名思義是美國系列的箱式變壓器，是在變電器基礎上發展出來的改進型箱式變壓器。美式箱變特別適用于城市電網的負荷中心，降低損耗，提高供電質量。國外發達國家的城市電網中已普遍采用箱式變電站，我國也正在進行城鄉電網改造，箱變外殼無疑是城市電網改造的最佳配電設備。適用于工廠礦山、油田、港口、機場、城市公共建筑、居民小區、高速公路、地下設施等場所。

　　二、美式箱變特點

　　箱變的接線形式：一路或兩路10KV進線；單臺變壓器，容量一般選用500KVA~800KVA;低壓出線電纜4~6路。

　　三、美式箱變的組成

　　美式箱變箱體主要由底座、側板、隔板、門和頂蓋等部分組成。 箱體內分為高壓室、變壓室和低壓室。高壓室采用完善可靠的緊湊型設計，具有全面的防誤操作連鎖功能，可靠性高，檢修方便，高壓開關設備可采用終端負荷開關， 環網開關柜等。變壓器室可安裝容量為1600Kvar以下，電壓為12/0.4KV的油浸式或干式變壓器，并設有隔離防護網，變壓器室可采用自然通風或強迫通風，根據需要加裝自動溫度控制器， 室溫監視和自動啟閉的通風裝置。 低壓室配有配電、計量、無功補償?shù)葮藴史桨福筛鶕枰O計二次控制回路及出線數。

　　四、美式箱式外殼的優缺點

　　優點：體積小，結構緊湊;全密封油箱，全絕緣設計，運行安全可靠;環網和終端供電均可使用，運轉方便，供電可靠;過載能力強，抗突發短路性能優越;抗沖擊性能好;節能，低損耗，不高于新S9損耗值;電纜頭可操作200A負荷電流，機械壽命和電氣壽命長。

　　缺點：供電可靠性低；無電動機構，無法增設配電自動化裝置；無電容器裝置，對降低線損不利；噪音較Ⅲ型站和Ⅴ型站要高，因為Ⅲ型站和Ⅴ型站是將變壓器安放在室內，起到隔音的作用；另外，將Ⅲ型站和Ⅴ型站的集中一電磁輻射分解成多點輻射；由于不同容量箱變的土建基礎不同，使箱變的增容不便；當箱變過載后或用戶增容時，土建要重建，會有一個較長的停電時間，增加工程的難度。

　　箱體設計充分考慮了防水、安全性及操作方便之要求。高低壓室防護門之間為機械聯鎖，只有當打開低壓防護門后，才能打開高壓防護門，確保操作和維護人員的安全。箱體采用優質碳素鋼板，經過各道工序的精密加工而成。箱體的內外表面經過嚴格的表面處理后，采用先進的靜電噴粉工藝進行三次噴粉處理，漆層堅固耐磨防水，耐紫外線照射。

　　五、歐式箱變、美式箱變、華式箱變三者的區別

　　1.從結構上來看，歐式箱變采用高、低壓開關柜，變壓器組成的方式，70年代后期從法國、德國等國引進中國的。 美式箱變從90年代引進中國，結構上將負荷開關，環網開關和熔斷器結構簡化放入變壓器油箱浸在油中；避雷器也采用油浸式氧化鋅避雷器，變壓器取消油枕，油箱及散熱器暴露在空氣中。 華式箱變獨特的R法高壓聯接，各單元相互獨立的結構，分別設有變壓器室、高壓開關室、低壓開關室，通過導線連成一個完整的供電系統。

　　?2.從體積上看，歐式箱變由于內部安裝常規開關柜及變壓器，產品體積較大。美式箱變由于采用一體化安裝體積較小。 華式箱變采用集裝箱式一體機，產品體積比美式箱變大。

　　??3.從保護方面來看，歐式箱變高壓側采用負荷開關加限流熔斷器保護。發生一相熔斷器熔斷時，高壓配電柜低壓配電柜用熔斷器的撞針使負荷開關三相同時分閘，美式變壓器避免缺相運行，要求負荷開關具有切斷轉移電流能力。低壓側采用負荷開關加限流熔斷器保護。

　　??美式箱變高壓側采用熔斷器保護，而負荷開關只起投切轉換和切斷高壓負荷電流的功能，容量較小。當高壓側出現一相熔絲熔斷，低壓側的電壓就降低，塑殼自動空氣開關欠電壓保護或過電流保護就會動作，低壓運行不會發生。

　　??華式箱變每相用一只熔斷器代替了美式箱變的兩支熔斷器做保護，其最大特點是當任一相熔斷器熔斷之后，都會保證負荷開關跳閘而切斷電源，而且只有更換熔斷器后，主開關才可合閘，這一點是美式箱變所不具備的。華式箱變同美式箱變相比增加了接地開關、避雷器，接地開關與主開關之間有機械聯鎖，這樣可以保證在進行箱變維護時人身的絕對安全。

　　??4.從產品成本來看，歐式箱變成本高。

??從產品降價空間看，美式箱變還存在較大降價空間，一方面美式箱變三相五柱鐵心可改為三相三柱鐵心，另一方面，美式箱變的高壓部分可以改型后從變壓器油箱內挪到油箱外，占用高壓室空間。

六、歐式箱變、美式箱變的優缺點

　　1.美式箱變的優缺陷

　　1)長處：體積小占地面積小、便于安放、便于假裝，容易與小區的環境相協調。能夠縮短低壓電纜長度，下降線路損耗，還可 以下降供電配套的造價。

　　2)缺陷：供電可靠性低;無電動組織，無法增設配電自動化裝置; 無電容器裝置，對下降線噪音較Ⅲ型站和Ⅴ型站要高 ;由于不同容量箱變的土建根底不同，使箱變不便;當箱變過載后或用戶增容時，土建要重建，會有一個較長的停電時間，添加工程的難度。

　　2.歐式箱變的優缺陷：

　　1)長處：噪音與Ⅲ型站和Ⅰ型站適當;輻射較美式箱變要低，由于歐式箱變的變壓器是放在金屬的體內起到屏蔽的作用;能夠 設置配電自動化，不光具有Ⅲ型站和Ⅰ型站的長處，并且還有美式箱變要長處。

2) 缺陷：體積較大，不利于安裝，對小區的環境安置有必定的影響;二、由于箱變的結構的不同使用的當?shù)匾膊煌╇姷木W絡也不同由于美式箱變和歐式箱變的結構不同可靠性不同，因而適用的場合也不同。當美式箱變的容量選用的較小而小區的修建面積較大時，應 用的箱變會添加很多，從而使在架空線上支接的負荷點增多;當減空線的支接負荷點時必定要添加箱變的串接數量，從而使網絡結構單薄。要戰勝小容量箱變而帶絡結構單薄的問題，最好使用環網站解決。

七、美式箱變生產廠家

北京創聯匯通擁有16年的變壓器研發營銷經驗，有著強大的技術團隊與售后服務，作為專業的箱變生產廠家，我公司技術實力雄厚，生產工藝先進，設備精良，測試手段齊全，從組建開始就建立了完善的質量保證體系。

　　如果您需要美式箱變的話，可以聯系我們：13263317831
