干式變壓器電阻不平衡
文章來源:北京創聯匯通電氣 ????? 發布時間： 2019-09-09 01:58:03
導讀：干式變壓器是一種重要地用電設備，對于干式變壓器而言，它也是有著最為基本的電流和電壓的，電流和電壓基本的平衡才能夠?qū)崿F(xiàn)干式變壓器的最為基本的平衡和運行。干式變壓器的

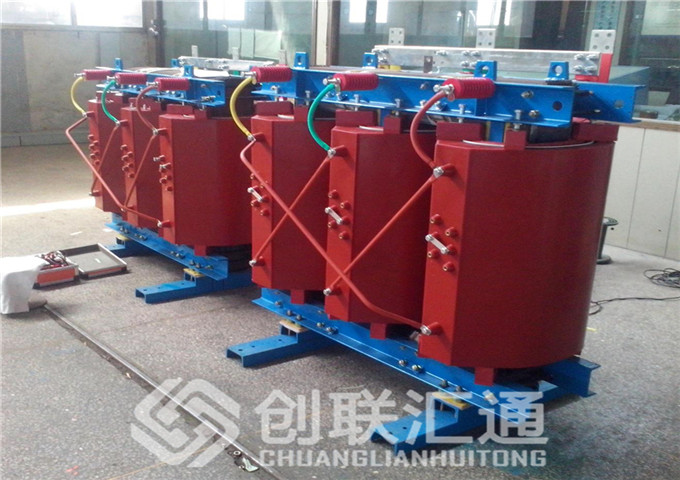

干式變壓器是一種重要地用電設備，對于干式變壓器而言，它也是有著較為基本的電流和電壓的，電流和電壓基本的平衡才能夠?qū)崿F(xiàn)干式變壓器的較為基本的平衡和運行。干式變壓器的電壓和電流由于這樣或者是那樣的原因是不平衡地，這樣的話就會導致干式變壓器的直流電阻不平衡。造成干式變壓器的直流電阻不平衡的原因是什么呢？
干式變壓器電阻不平衡或?qū)崪y值與設計值（出廠或試驗值）相差太多，一般有以下幾種原因：
1.干式變壓器套管中導電桿和內部引線接觸不良。現場發現多起干式變壓器大修后套管中導電桿和內部引線接觸螺栓緊固不緊，造成接頭發熱現象。
2.分接開關接觸不良由于分接開關的不清潔，電鍍，彈簧壓力不足等，各個分接頭的電阻太大。三相電阻是不平衡的。
3.大容量干式變壓器的低壓繞組采用雙螺旋或四螺旋式，由于螺旋間導線互移，引起每組間的電阻不平衡。
4。焊接不良。由于導線與繞組的焊接質量差，接觸電阻過大，或一股或幾股平行繞組未焊接，導致電阻過大。
5.電阻相間差在出廠時就已超過規定。
6.試驗方法錯誤。
（1）引起電阻不平衡的誤差測量接線和測試方法一般為：
①充電時間不夠，電流未穩定時即讀取數量值。
2測量接線不在干式變壓器連接器的正確位置，即測量過程中電壓引線位于電流之外或與電流引線相同的位置，因此接觸電阻也包含在測量值。
測量一個繞組時，其他繞組未與接地體斷開，導致充電不穩定..
（2）導致值過大的常見錯誤接線是使用干式變壓器直流電阻測試儀來測量電阻。僅使用兩根引線，即C1，P1，C2和P2引線不分離，這種接線測量引線電阻，不符合干式直流電阻測試儀的測量原理，使三相電阻值大于出廠值，三相電阻不平衡率合格。武漢研發高科技在一些現場運營部門發現，使用了兩根較粗的引線而不是四根引線。四個先立的引線（通常是相同長度，相同類型和相同的橫截面線）分別連接到干式DC電阻測試器的端子。變壓器連接的C1和P1引線，C2和P2引線不能連接在同一位置。 C1和C2應分別連接到接頭外側。 P1和P2應連接到關節內側。
以上是普通干式變壓器電阻不平衡的直接原因。由于這些原因，應特別注意常干型變壓器的操作和維護中的這些問題，從而可以確保干式變壓器的效率。改善和實現干式變壓器的安全性和穩定性。
