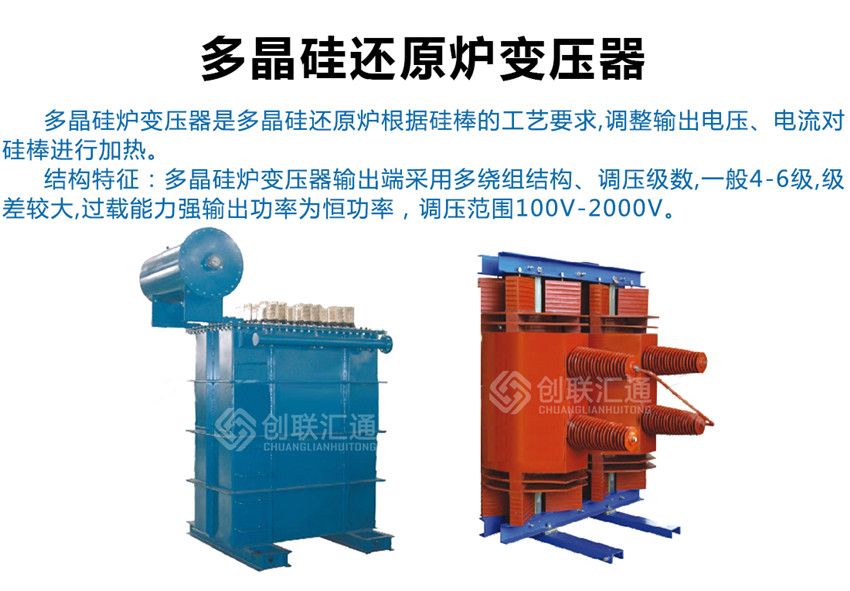

多晶硅還原爐變壓器是多晶硅生產過程中非常關鍵的設備，在其爐內完成從三氯氫硅到多晶硅的生產工藝環節，控制好爐內溫度直接關系到其內硅芯的還原純度和最終多晶硅產品質量的優劣，因而為還原爐提供加熱電源的變壓器設備就擔負著非常主要的作用。
一種多晶硅還原爐用變流變壓器，包括原邊繞組和副邊繞組，該變壓器為三相變壓器，所述原邊繞組采用三角形連接，其特征在于，所述副邊繞組的三相中的任意一相繞組分裂形成兩個繞組，從而使副邊繞組形成四個繞組，所述四個繞組相互絕緣，彼此之間獨立且無公共端點。
|

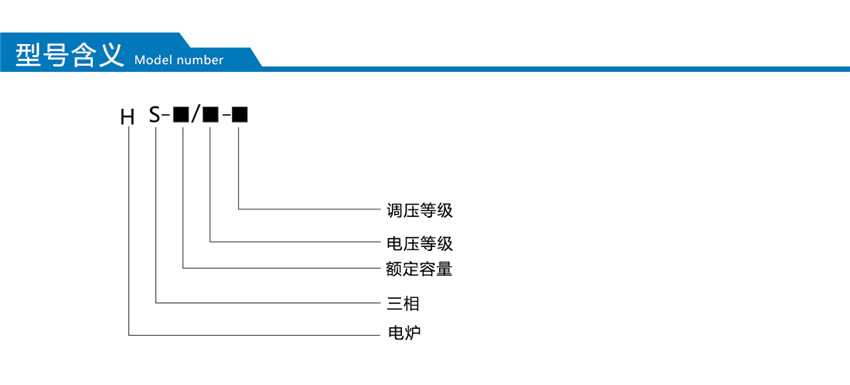

型 號 |
額定容量 (KVA) |
額定電壓 |
外限尺寸(mm) |
|
|
一次(KV) |
二次(V) |
長×寬×高 |
||
|
HS-350/10-3 |
350 |
10 |
375-1500 |
1905×1625×1975 |
|
HS-500/10-4 |
500 |
10 |
375-1700 |
2000×2050×2150 |
|
HS-630/10-4 |
630 |
10 |
375-1500 |
2140×1240×2550 |
|
HS-1000/10-4 |
1000 |
10 |
280-1800 |
2150×1490×2410 |
|
HS-1350/10.35-4 |
1350 |
10 |
250-2000 |
2460×1850×2030 |
|
HS-1600/10.35-4 |
1600 |
10 |
240-1600 |
2420×1920×2365 |
|
HS-2280/10.35-8 |
2280 |
10 |
190-1950 |
2678×2162×2650 |
|
HS-2400/10.35-4 |
2400 |
10 |
180-1800 |
2590×3510×2530 |
|
HS-2700/10.35-4 |
2700 |
10 |
240-1700 |
2660×2555×2645 |
|
HS-3400/10.35-4 |
3400 |
10 |
150-1700 |
3020×3845×3230 |
|
HS-3600/10.35-4 |
3600 |
10 |
200-1600 |
3221×3845×3325 |
|
HS-3600/10.35-7 |
7500 |
10 |
182-1950 |
2900×1950×3500 |
